當前位置：產品中心 - > 濕式多片電磁離合器 -> DLM3系列

您選擇的商品已經成功添加到購物車 ×

當前購車共件商品合計￥元。

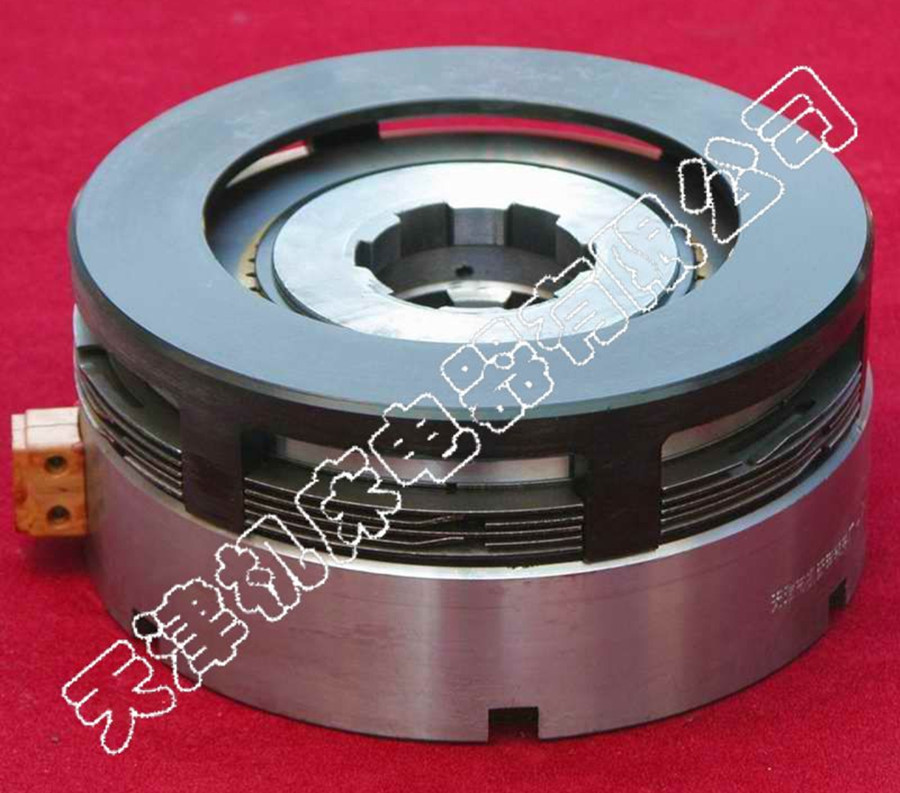

DLM3-2.5A濕式多片電磁離合器

查看會員價
　產品規格：DLM3-2.5A
額定動力矩：25 N.m
　軸孔尺寸：25 mm
　產品重量：2.3 KG

購買數量:

詳細信息

商品說明

一、主要用途：DLM3系列為無滑環式濕式多片電磁離合器，需在有潤滑的條件下工作，摩擦片損失小，使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。

二、工作條件：海拔高度不超過2000米；周圍空氣溫度為-5°C～+40°C；周圍介質中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；摩擦片間需要有潤滑油。

三、安裝：離合器安裝前應清洗干凈；安裝是應軸向固定，如分軸安裝應保持同軸度為9級；離合器工作時應向摩擦片供油，在高速運轉和高頻工作時，應采取軸心供油法；離合器潤滑油應清潔，否則會影響其使用可靠性。

DLM3系列主要性能參數/Main Technical Data

產品系列 series	規格 size	額定動力矩 N.m	額定靜力矩 N.m	空載力矩 (≤) N.m	接通時間 (≤) S	斷開時間 ( ≤ )S	額定電壓 DCV	線圈消耗功率 (20℃) W	允許最高轉速 r/min	重量 kg	供油流量 L/min
DLM3	1.2	12	20	0.39	0.28	0.09	24	18	3500	1.6	0.2
	2.5	25	40	0.40	0.30	0.09	24	21	3500	2.3	0.25
	5	50	80	0.9	0.32	0.10	24	32	3000	3.4	0.40
	10	100	160	1.80	0.35	0.14	24	38	3000	5	0.65
	16	160	250	2.40	0.37	0.14	24	50	2500	6.2	0.65
	25	250	400	3.50	0.40	0.18	24	61	2200	8.2	1.0
	40	400	630	5.60	0.42	0.20	24	72	2000	14.3	1.0
	63	630	1000	9.00	0.45	0.25	24	83	1800	21	1.2

安裝示意圖及總裝圖/Diagrammatic Sketch of Installation：

外形與安裝尺寸Over and Installation Dimensions

規格 size	徑向尺寸 Radial Demensions								軸向尺寸 Axial Demensions
規格 size	D1	D2	D	d	b	φ	e	h	L	L1	L2	s	t
1.2	86	50	20	17	4X6	20	6	21.8	51	44.5	5.5	3.5	6
2.5	96	56	25	22	6	25	8	27.3	57	51.5	5.5	3.5	6
5	113	65	30	26	8	30	8	32.3	63	56	5	3.5	8
10	133	75	40	35	10	40	12	42.3	68	59	6.5	5.5	8
16	145	85	45	40	12	45	14	47.4	70	61.5	6.5	5.5	10
25	166	110	50	45	12	50	14	52.4	78.5	68	7.5	5.5	10
40	192	110	60	54	14	60	16	62.2	91	79.5	8	6	10
63	212	125	70	62	16	70	20	74.3	109	96.5	9.5	7	10

更多產品詳情請咨詢我們的技術人員，我公司技術部電話022-24985321。
